GUQ-A型气动高真空球阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。GUQ-A型气动高真空球阀的工作原理是气动高真空球阀采用气动执行器驱动阀杆转90度达到开关目的。
GUQ-A型气动高真空球阀具有以下特点：1、结构紧凑，重量轻，外形简洁、美观；2、该GUQ型气动高真空球阀既能适用高真空，又能适用一定的正压力下使用；由于球阀全通导，又能达到超高真空要求，所以 也能适用于加速器真空系统。3、密封结构设计*，改变了真空球阀不能满足高真空、超高真空的现状；4、开关扭矩小，配置气动执行器小，工作稳定、可靠。
阀体 阀杆 阀盖 密封件
不锈钢 不锈钢 不锈钢 PPL、氟橡胶、丁青橡胶、四氟乙烯
阀门漏率 ≤1.3×10-4Pa.L/S.
适用温度 -30～+150℃ ； -30～+150℃(PPL密封)
气源压力 0.4～0.6MPa
适用范围
连接型式 使用压力范围(Pa)
活套法兰(GB6070) 0.6×106～1.3×10-4
焊接法兰(GB6070) 1.6×106～1.3×10-4
快卸法兰(GB4982) 0.1×106～1.3×10-4
螺纹连接 1.6×106～1.3×10-4

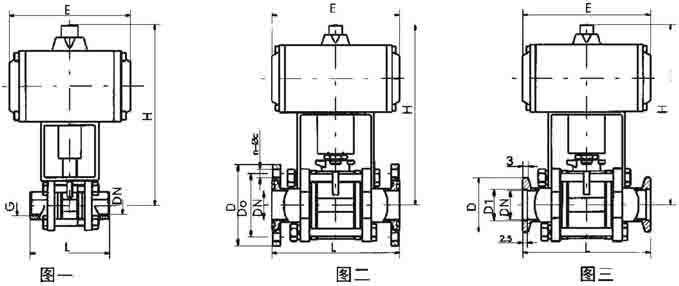

螺纹连接的外形及连接尺寸 ( 图一 )
| 型号 | DN | D | Do | H | E | L | n-φc |
| GUQ-10(F) | 10 | 55 | 40 | 153 | 105 | 84 | 4-φ6.6 |
| GUQ-16(F) | 16 | 60 | 45 | 155 | 130 | 84 | 4-φ6.6 |
| GUQ-25(F) | 25 | 70 | 55 | 163 | 165 | 114 | 4-φ6.6 |
| GUQ-32(F) | 32 | 90 | 70 | 180 | 165 | 140 | 4-φ9 |
| GUQ-40(F) | 40 | 100 | 80 | 186 | 190 | 160 | 4-φ9 |
| GUQ-50(F) | 50 | 110 | 90 | 233 | 190 | 170 | 4-φ9 |
| GUQ-63(F) | 63 | 130 | 110 | 272 | 250 | 195 | 4-φ9 |
| GUQ-80(F) | 80 | 145 | 125 | 351 | 250 | 203 | 8-φ9 |
| GUQ-100(F) | 100 | 165 | 145 | 370 | 280 | 280 | 8-φ9 |
